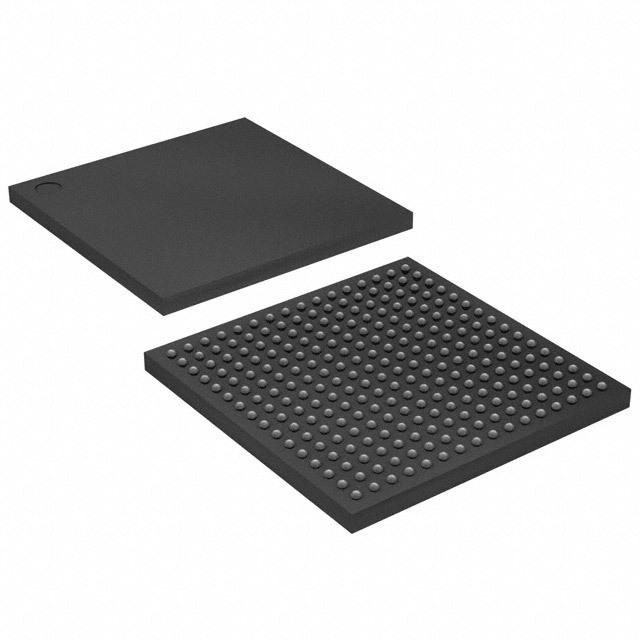

Como fornecedor profissional de XC2V250-4FG256I Xilinx, gostaríamos de fornecer a você XC2V250-4FG256I Xilinx. Bem-vindos, novos e antigos clientes para continuar a cooperar conosco para criar um futuro melhor! XC2V250-4FG256I Xilinx é um chip FPGA projetado e desenvolvido pela Xilinx. Faz parte da família Virtex-II da Xilinx, fornecendo uma solução completa para aplicações de telecomunicações, sem fio, rede, vídeo e DSP. Atualmente, é um dos chips mais escassos do mercado. Para comprar ou saber mais sobre componentes eletrônicos de ponta, entre em contato com a XT-ShenZhen®!!!
XC2V250-4FG256I Xilinxé um chip FPGA projetado e desenvolvido pela Xilinx. Faz parte da família Virtex-II da Xilinx, fornecendo uma solução completa para aplicações de telecomunicações, sem fio, rede, vídeo e DSP. Atualmente, é um dos chips mais escassos do mercado. Para comprar ou saber mais sobre componentes eletrônicos de ponta, entre em contato com a XT-ShenZhen
oXC2V250-4FG256I Xilinxé uma série Features-II desenvolvida para alto desempenho em designs de baixa a alta densidade baseados em núcleos IP e módulos personalizados. Possui interfaces PCI, LVDS e DDR. O principal processo de metal CMOS de 8 camadas de 0,15 μm / 0,12 μm e a arquitetura Virtex-II são otimizados para alta velocidade e baixo consumo de energia. A série Virtex-II combina múltiplas flexibilidades com uma grande densidade de até 10 milhões de portas de sistema para aprimorar os recursos de design de lógica programável e é uma alternativa poderosa para mascarar matrizes de portas de programação. Os produtos incluem pacotes Ball Grid Array (BGA) com passos de 0,80 mm, 1,00 mm e 1,27 mm. Além das interconexões de ligação de chumbo tradicionais, alguns produtos BGA usam interconexões flip-chip. O uso de interconexões flip-chip fornece mais I/O do que as versões de pacotes semelhantes.
• Arquitetura Imersiva IP - Densidade de 40K a 8M Gate do Sistema - Velocidade de clock interno de 420 MHz (dados avançados) - E/S de 840 Mb/s (dados avançados).
Hierarquia de memória â¢SelectRAMâ¢
Funções aritméticas - módulo multiplicador dedicado de 18 bits x 18 bits - cadeia lógica de avanço rápido
⢠Recursos lógicos flexíveis â até 93.184 registros/latches internos
Circuitos de gerenciamento de relógio de alto desempenho - até 12 módulos DCM (Digital Clock Manager)
⢠Corrente de dissipação programável por E/S (2 mA a 24 mA) - E/S de impedância digitalizada controlada (DCI):
Lógica de acoplamento com buffer de acionamento de corrente e emissor positivo de baixa tensão
â¢Configuração no sistema baseada em SRAM - Configuração Fast SelectMAP - Triple Data Encryption Standard (DES).
⢠Criptografia bitstream - suporte IEEE 1532 - reconfiguração parcial - capacidade de reprogramação ilimitada - capacidade de read-back
Processo de metal de 8 camadas de 0,15 μm com transistores de alta velocidade de 0,12 μm
Fonte de alimentação central de 1,5 V (VCCINT), auxiliar dedicado de 3,3 V VCCAUX e E/S VCCO
suprimentos de energia
Suporte lógico de varredura de limite compatível com IEEE 1149.1
Os pacotes Flip chip e wire-bond ball grid array (BGA) estão disponíveis em três passos finos padrão (0,80 mm, 1,00 mm e 1,27 mm).
⢠Dispositivos BGA de ligação por fio em pacotes livres de chumbo (Pb)
Parâmetros técnicos |
Tensão de alimentação |
1,425V ~ 1,575V |
Modo de instalação |
Montagem em superfície |
|
encapsulamento |
FBGA-256 |
|
Temperatura de operação |
-40â ~ 100â (TJ) |
|
Ciclo de vida do produto |
Obsoleto |
|
Embalagem |
Bandeja |
|
padrão RoHS |
não conforme |
|
padrão com chumbo |
Contém Chumbo |
P: você é comerciante ou fabricante?
R: Sim, somos comerciantes.XC2V250-4FG256I Xilinxvendemos são comprados diretamente da fábrica.
Q: Qual é o seu MOQ?
R: decidiremos de acordo com o produtoMétodo de embalagem uct e se comunicará com você a tempo antes de fazer um pedido.
P: Seus envios são rápidos?
R: sim, temos nosso próprio armazém e a maioria dos produtos está em estoque. A entrega no mesmo dia pode ser alcançada o mais rápido possível.
