XT-ShenZhen apresenta os parâmetros relevantes do ENC28J60-I/ML para você. esperando que seja útil para você! O dispositivo ENC28J60-I/ML é um controlador Ethernet independente da Microchip com uma interface SPI apresentando uma interface serial periférica (SPI) padrão da indústria. A Microchip o projetou especificamente para a interface de rede Ethernet de qualquer controlador equipado com SPI. Estamos empenhados em resolver as necessidades dos clientes e ajudar os clientes a superar o problema de abastecimento! Responderemos às perguntas deixadas por cada cliente dentro de 24 horas!

Enviar consulta

Descrição do produto

XT-ShenZhen apresenta os parâmetros relevantes deENC28J60-I/MLpara você. esperando que seja útil para você! oENC28J60-I/MLO dispositivo é um controlador Ethernet independente da Microchip com uma interface SPI apresentando uma interface serial periférica (SPI) padrão da indústria. A Microchip o projetou especificamente para a interface de rede Ethernet de qualquer controlador equipado com SPI. Estamos empenhados em resolver as necessidades dos clientes e ajudar os clientes a superar o problema de abastecimento! Responderemos às perguntas deixadas por cada cliente dentro de 24 horas!



Descrição do produto



oENC28J60-I/MLdispositivo é compatível com todas as especificações IEEE 802.3.

oENC28J60-I/MLO dispositivo restringe os pacotes recebidos combinando vários esquemas de filtragem de pacotes. Ele também fornece um módulo DMA interno para transferência rápida de dados e cálculo de soma de verificação assistido por hardware para vários protocolos de rede.

oENC28J60-I/MLO dispositivo se comunica com o controlador host por meio de pinos de interrupção e SPI com frequências de clock de até 20 MHz. Usando oENC28J60-I/MLO dispositivo requer apenas dois transformadores de pulso e alguns componentes passivos para conectar um microcontrolador à Ethernet.

oENC28J60-I/MLdispositivo consiste em sete blocos funcionais principais:

1. Uma interface SPI usada como um canal de comunicação entre o controlador host e o ENC28J 60.

2. Registro de controle para controle e monitoramento do ENC28J60.

3. Buffer RAM de porta dupla para receber e enviar pacotes.

4. Árbitro que controla o acesso aos buffers de RAM quando solicitado do DMA, transmite e recebe blocos.

5. Explique a interface de barramento para dados e comandos recebidos por meio da interface SPI.

6. Um módulo MAC (Media Access Control) que implementa lógica MAC compatível com IEEE 802.3.

7. Módulo PHY (camada física), que codifica e decodifica dados analógicos na interface de par trançado.



características do produto



Recursos do Controlador Ethernet

Controlador Ethernet compatível com IEEE 802.3

â¢Totalmente compatível com redes 10/100/1000Base-T

â¢Mac integrado e 10Base-T PHY

â¢Suporta 1 porta 10Base-T com detecção e correção automática de polaridade

â¢Suporta modos full-duplex e half-duplex

â¢Retransmissão automática programável em caso de colisão

â¢Preenchimento programável e geração de CRC

â¢Rejeição automática programável de pacotes errados

â¢Interface SPI com velocidades de clock de até 20 MHz

Recursos da Camada Física (PHY)

â¢Modo loopback

â¢Duas saídas de LED programáveis ​​para link, TX, RX, colisão e status full/half duplex

Trabalhar

â¢Seis fontes de interrupção e um pino de saída de interrupção

Requisitos de entrada de clock de 25 MHz

â¢Pino de saída de clock com prescaler programável

Entrada tolerante a 5V



Parâmetros do produto



Parâmetros do produto



frequência

25,0 MHz

Corrente de alimentação

160 mA

taxa de dados

10,0 Mbps

Capacidade de memória FLASH

8000 B

Tensão da fonte de alimentação (máx.)

3,6 V

Tensão da fonte de alimentação (Min)

3,1 V

Temperatura de operação (Máx.)

85â

Temperatura de trabalho (Min)

-40Â

Número de pinos

28

pacote

QFN-28

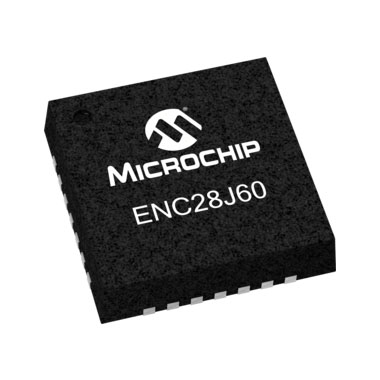

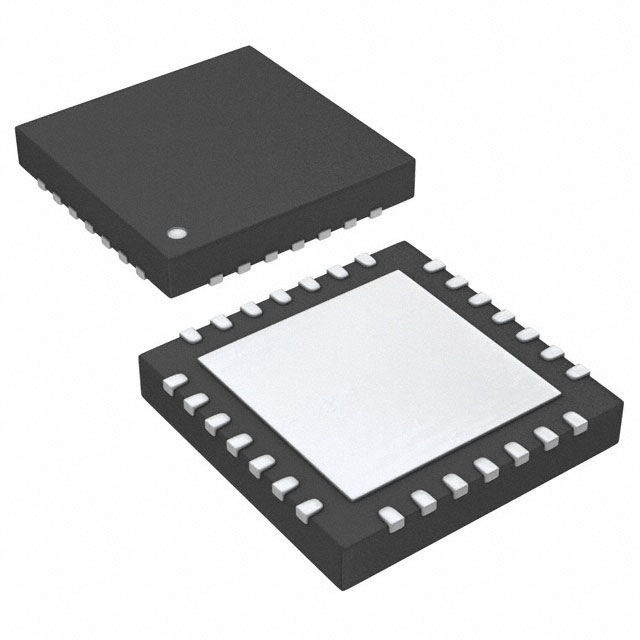

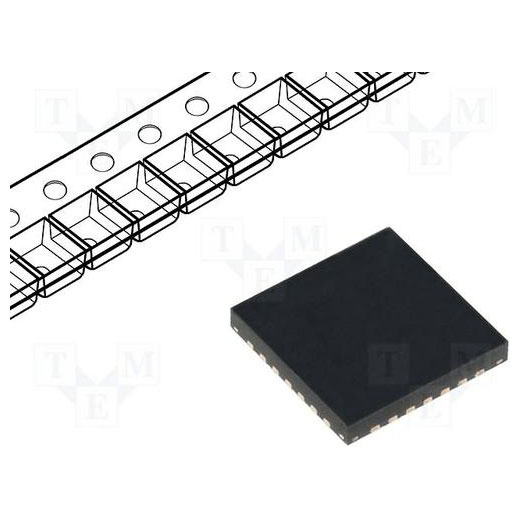

Imagem do produto
